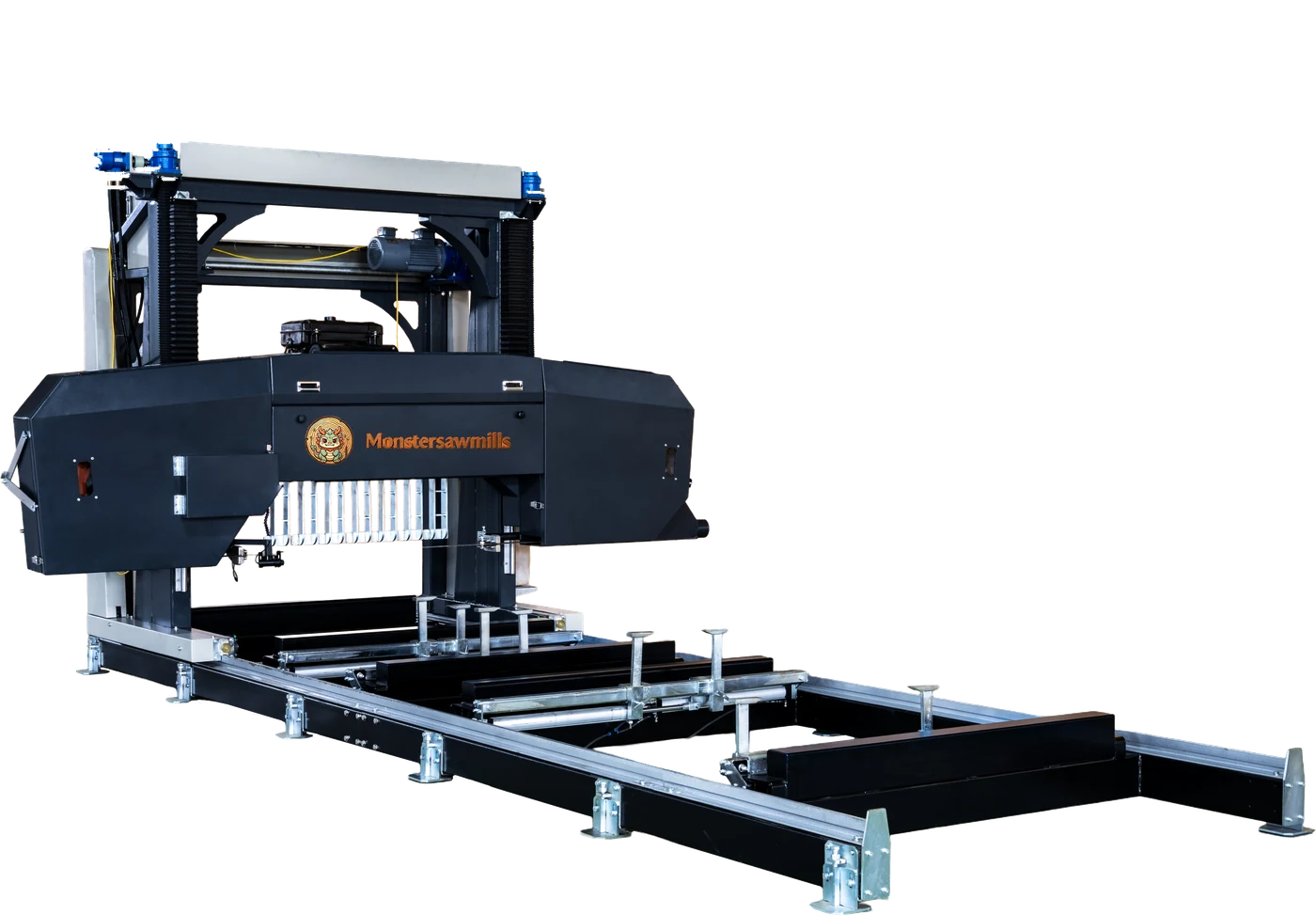

IN1700

Sierra de cinta tipo pórtico para aserrado de producción. La troza se fija en el banco y el cabezal recorre los raíles, de modo que la troza queda sujeta e indexada por hidráulica y no a mano. Las ruedas de fundición accionan una hoja de 7050 mm a 23 m/s. Acepta trozas de hasta 1700 mm y corta bloques de 1535 mm de ancho por 1100 mm de profundidad, en longitudes de hasta 4,5 m. Motor diésel, con el puesto de mando junto al banco.

1,700 mm67 in
1,535 mm60 in
27 hp20.1 kW

Los datos corresponden a la IN1700. La IN2100, mayor, y la IN1300, menor, figuran en la tabla comparativa que hay más abajo en esta página.

Pedir precio Descargar ficha técnica

Lo que hace bien

Acepta trozas de hasta 1700 mm y corta bloques de 1535 mm de ancho por 1100 mm de profundidad
Las ruedas de fundición accionan una hoja de 7050 mm a 23 m/s, para que el corte mantenga el ritmo a lo largo de toda la troza
Ocho cilindros hidráulicos sujetan la troza contra el banco, así no se mueve ni se flexiona durante el corte
El cabezal recorre los raíles motorizado a 4–20 m/min: el retorno es un botón, no un empujón

Qué incluye

Cabezal de sierra, con las ruedas de fundición y las guías de hoja
Banco de raíles y sección de sujeción de la troza, con los cilindros hidráulicos
Motor diésel, central hidráulica y puesto de mando
Dos hojas de 7050 mm, juego de herramientas, juego de repuestos y manual de instrucciones

Cómo funciona

Los conjuntos que deciden cómo sale el corte.

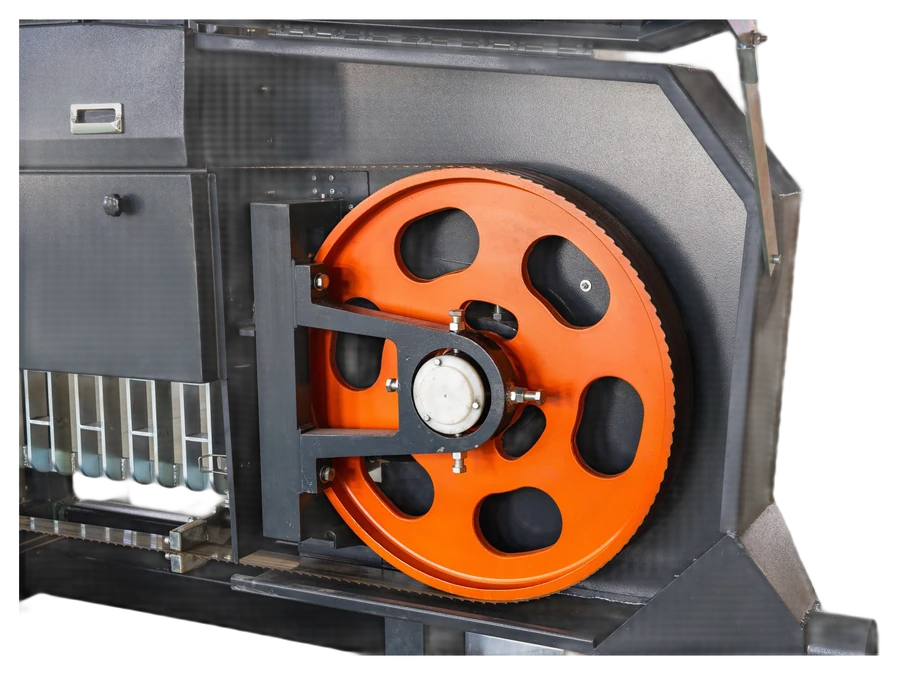

El hierro fundido sostiene el corte

La hoja corre sobre dos ruedas de fundición a 628 rpm, metiendo 23 m/s de velocidad de corte en la troza. La masa de las ruedas es lo que mantiene esa velocidad cuando la hoja se carga en un nudo o en un pie húmedo: una rueda ligera pierde revoluciones, el corte se desvía y la hoja se dobla. El hierro fundido absorbe además la vibración que luego aparece como ondulación en las tablas.

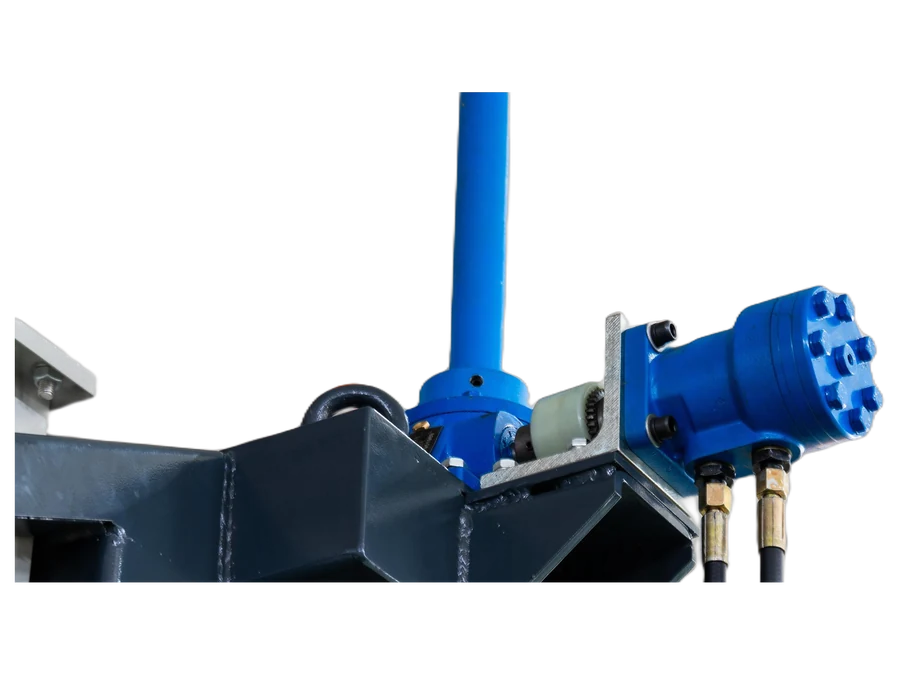

La elevación y el avance son hidráulicos

Un motor hidráulico en la columna sube y baja el cabezal, y un segundo circuito desplaza el carro por los raíles a 4–20 m/min. El operador fija el espesor de la tabla desde el puesto de mando y gira un mando para la velocidad de avance: no hay volante que girar ni cadena que ajustar.

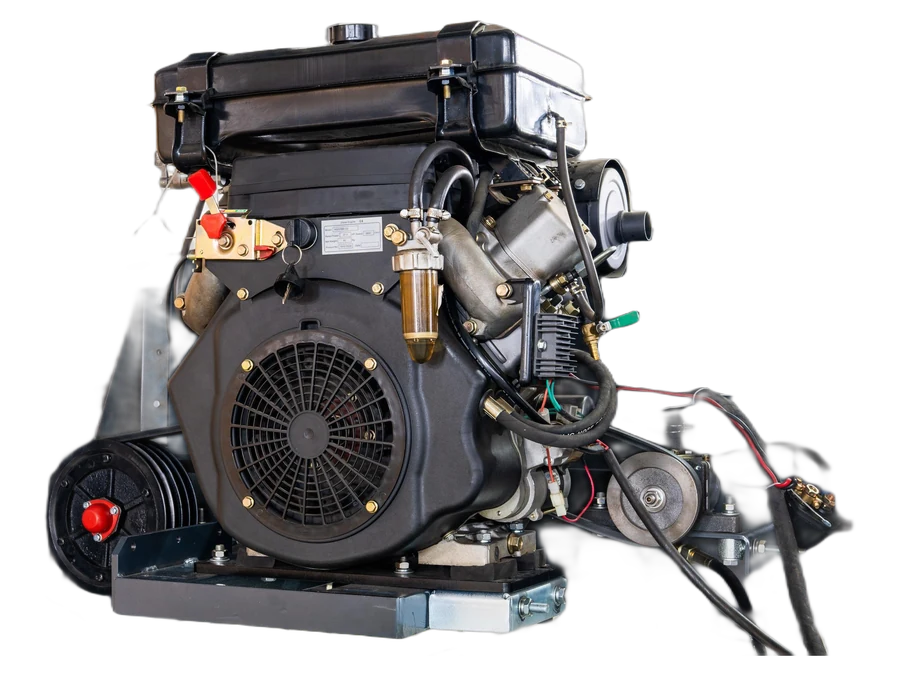

Motor diésel, sin electricidad en la obra

El diésel de 27 hp y la bomba hidráulica van montados en la estructura, así que la sierra trabaja sola en un parque o en una explanada sin suministro. El mismo motor acciona la hidráulica, y por eso la sujeción, la elevación y el avance siguen funcionando con la hoja cargada en el corte.

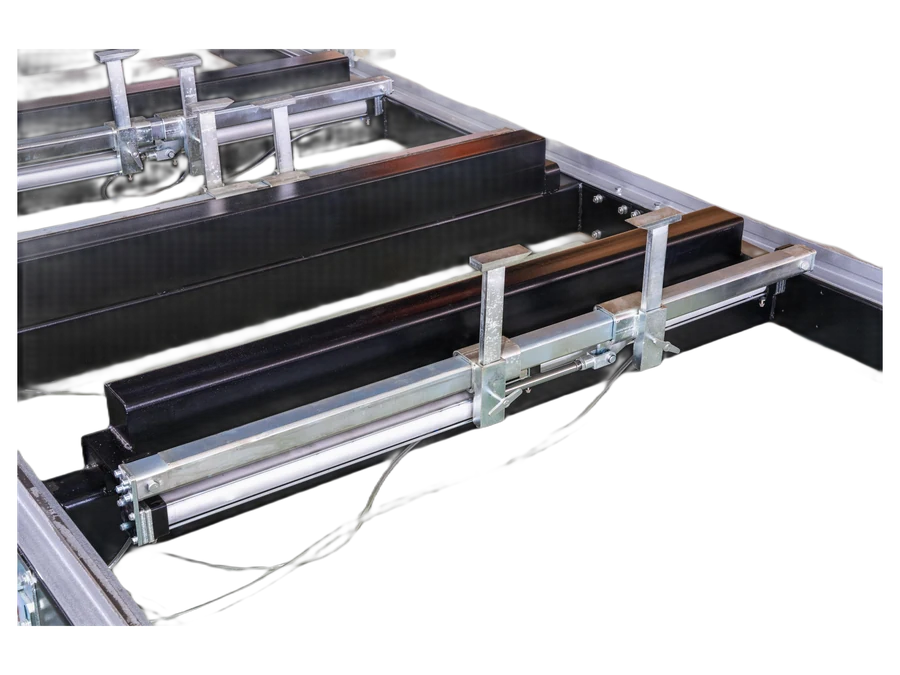

La sujeción hace el trabajo

Ocho cilindros hidráulicos tiran de la troza contra el banco y la mantienen ahí durante toda la pasada. Un pie de madera dura de 1700 mm no se mueve ni se flexiona una vez sujeto, y eso es lo que mantiene recto el primer corte y todas las tablas siguientes con el mismo espesor.

Cada detalle

Primeros planos de las piezas que vas a ajustar.

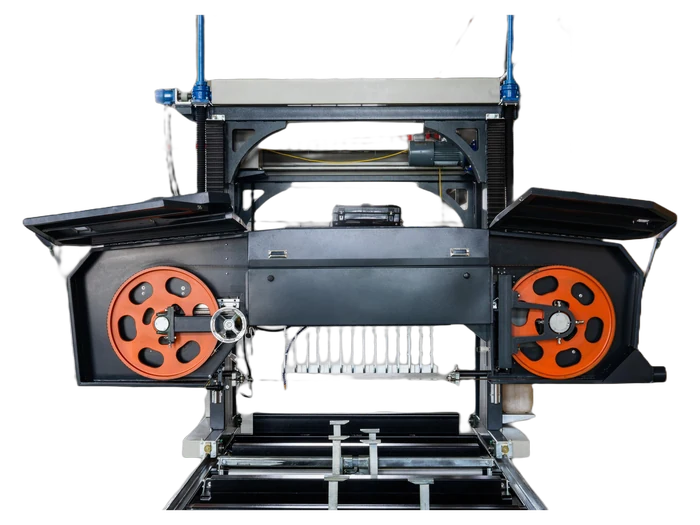

Las dos ruedas de fundición y el protector de hoja, vistos desde el lado del operador

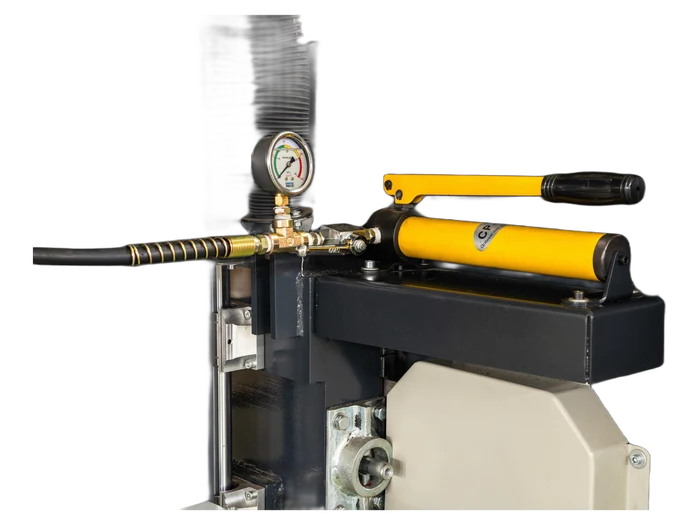

Bomba hidráulica manual y manómetro en el circuito de sujeción

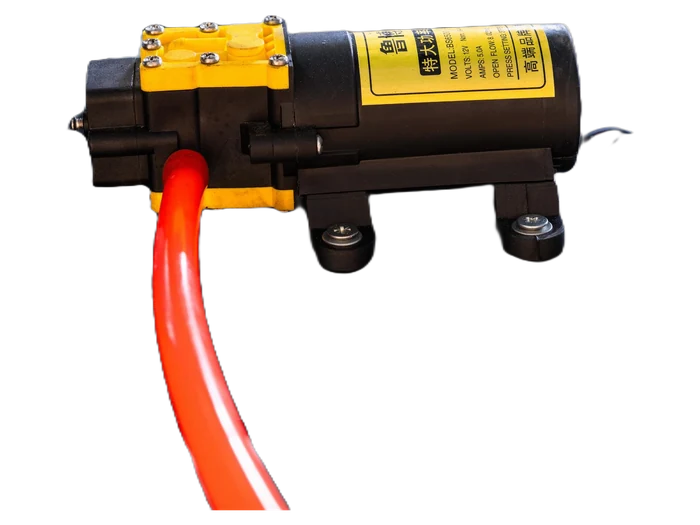

Bomba de lubricación de hoja: agua dosificada a la hoja en el corte

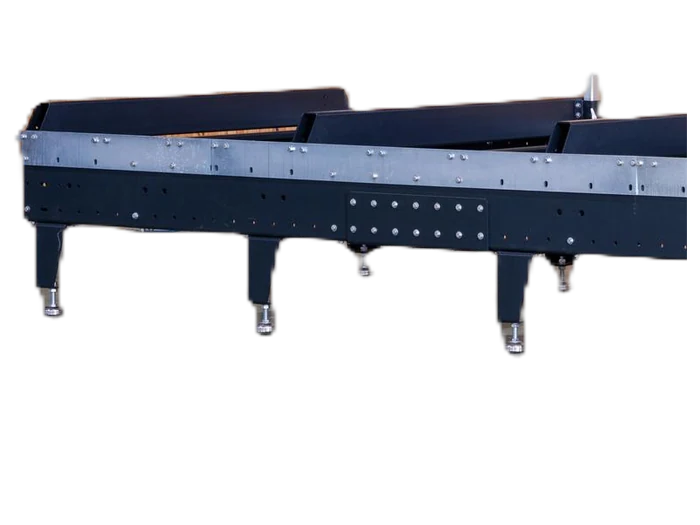

Tramo de bancada sobre patas regulables: el carro rueda sobre la cara superior mecanizada

Véalo cortando

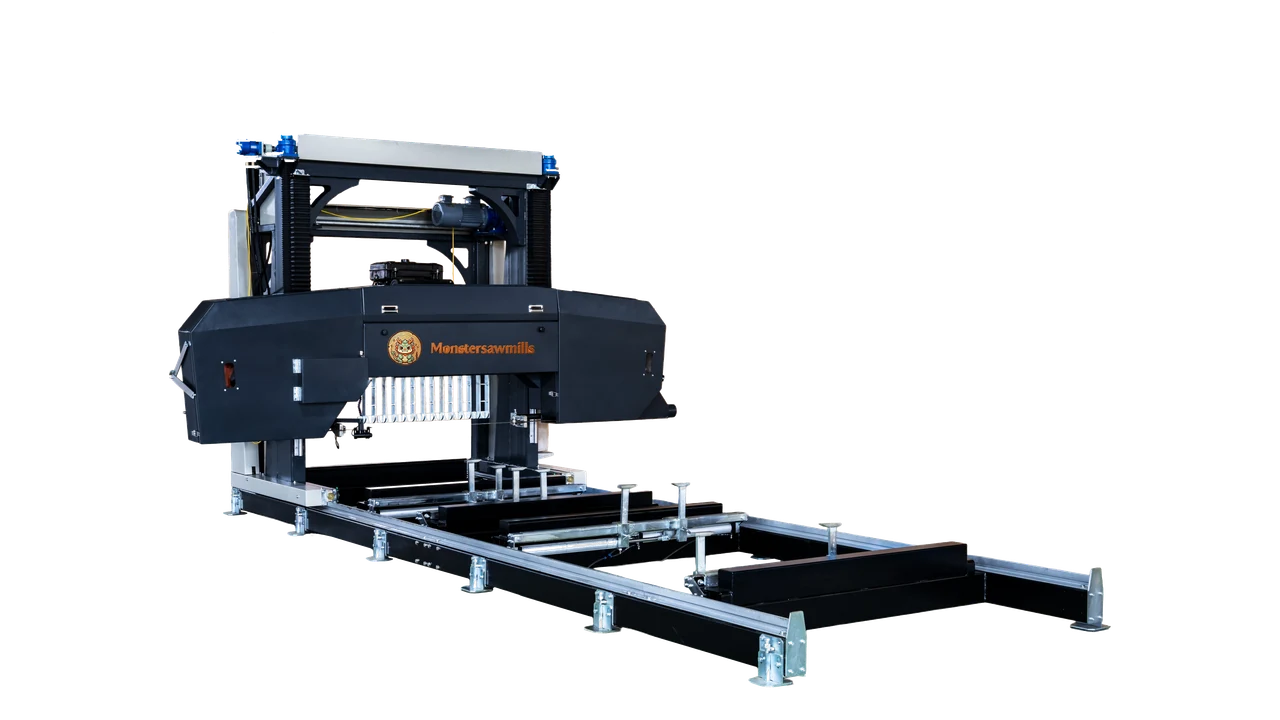

IN1700 — Ver vídeo

Vídeo próximamente

Estamos grabando: pídenos el vídeo de corte y se lo enviamos.

Especificaciones

Diámetro máx. de troza: 1,700 mm66.9 in
Ancho máx. de corte: 1,535 mm60.4 in
Profundidad máx. de corte: 1,100 mm43.3 in
Espesor máx. de tabla: 288 mm11.3 in
Espesor mín. de tabla: 40 mm1.6 in
Longitud máx. de troza: 4.5 m14.8 ft
Longitud de hoja: 7,050 mm277.6 in
Ancho de hoja: 80 mm3.1 in
Velocidad de hoja: 23 m/s en la hoja, con ruedas de fundición a 628 rpm
Avance del cabezal: 4–20 m/min, velocidad variable, con avance hidráulico
Cilindros hidráulicos: 8, en la sujeción de la troza y la elevación del cabezal
Certificación: CE e ISO 9001
Motor: Motor diésel de 27 hp de serie; opción de motor eléctrico
Dimensiones totales: 6040 / 3340 / 2610 mm (L / An / Al)

Envío y logística

Se envía como: Dos cajas de madera: cabezal, estructura y central de potencia en caja aparte de los raíles
Peso bruto del embalaje: 3200 kg
Garantía: 12 meses de piezas y mano de obra

Accesorios y complementos

Preguntas frecuentes

¿Qué tamaño de troza admite la IN1700?

Hasta 1700 mm de diámetro, cortando 1535 mm de ancho por 1100 mm de profundidad, en longitudes de hasta 4,5 m. La IN2100 admite 2100 mm y la IN1300 admite 1300 mm: ambas están en la tabla comparativa de esta página.

¿Diésel o eléctrica?

Diésel de serie, 27 hp en este tamaño, con opción de motor eléctrico. El circuito hidráulico funciona con el mismo motor, así que la sujeción, la elevación y el avance trabajan haya o no suministro en la obra.

Serie IN - tres tamaños

El mismo cabezal, las mismas ruedas y el mismo puesto de mando. La diferencia es cuánta troza admiten los raíles y la estructura. Esta página presenta la IN1700.

Especificaciones: IN1300; IN1700; IN2100
Diámetro máx. de troza: 1,300 mm51.2 in; 1,700 mm66.9 in; 2,100 mm82.7 in
Ancho máx. de corte: 1,150 mm45.3 in; 1,535 mm60.4 in; 1,950 mm76.8 in
Profundidad máx. de corte: 900 mm35.4 in; 1,100 mm43.3 in; 1,500 mm59.1 in
Espesor máx. de tabla: 288 mm11.3 in; 288 mm11.3 in; 288 mm11.3 in
Espesor mín. de tabla: 40 mm1.6 in; 40 mm1.6 in; 40 mm1.6 in
Longitud máx. de troza: 4.5 m14.8 ft; 4.5 m14.8 ft; 4.5 m14.8 ft
Longitud de hoja: 6,250 mm246.1 in; 7,050 mm277.6 in; 7,850 mm309.1 in
Ancho de hoja: 80 mm3.1 in; 80 mm3.1 in; 80 mm3.1 in
Motor diésel: 22 hp16.4 kW; 27 hp20.1 kW; 36 hp26.8 kW
