WDC2230A

Derselbe Doppelsack-Absauger, nur mit dem Motor oben auf dem Ständer statt auf der Basis. Drei 100-mm-Anschlüsse erlauben es, drei Maschinen gleichzeitig anzuschließen, und der 300-mm-Ventilator bewegt die Luft durch zwei Sacksäulen - ein hochdichter Filtersack über einem Sammelsack, je 480 mm Durchmesser und 850 mm tief. Der Motor oben auf dem erhöhten Ständer macht den Boden darunter zum Fegen frei und hält ihn aus dem Spanstrom; die Säcke werden in der Mitte von Hand abgeclipst, wenn sie geleert werden müssen.

3 kW4 hp
300 mm11.8 in
52 kg115 lb

Die Angaben gelten für die 3-kW-Version. Dieselbe Maschine gibt es auch mit 2,2-kW-Motor - sagen Sie uns, welchen Anschluss Sie haben, und wir bestätigen Ihnen, welche passt.

Preis anfragen

Ihre Stärken

Drei 100-mm-Anschlüsse, sodass drei Maschinen gleichzeitig angeschlossen werden können
Motor oben auf dem erhöhten Ständer, frei vom Boden und außerhalb des Spanstroms
Zwei Säulen hochdichter Säcke - ein Filtersack über einem Sammelsack, je 480 mm Durchmesser und 850 mm tief
Schwerlastrollen mit innenliegenden Lagern, sodass er zur schneidenden Maschine gerollt werden kann

Lieferumfang

Doppelsack-Absauganlage mit montiertem Kupfermotor und Ventilator
Hochdichte Filtersäcke und Sammelsäcke für beide Säulen
Drei Anschlüsse von je 100 mm
Betriebsanleitung

Funktionsweise

Die Baugruppen, die über das Schnittergebnis entscheiden.

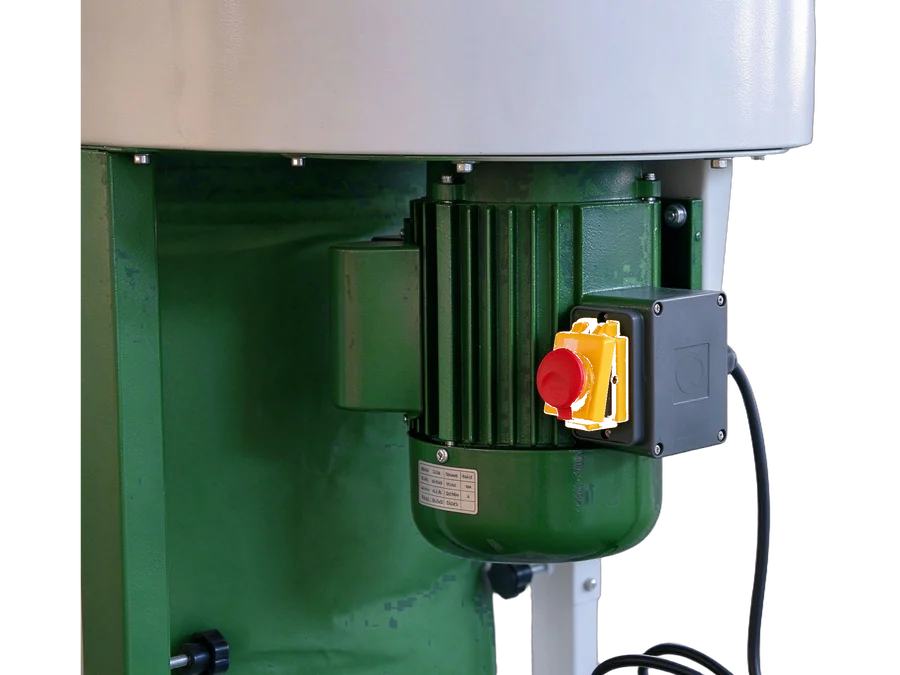

Kupfermotor mit elektromagnetischem Schalter

Kupfergewickelter Motor, oben am Ständer statt unten im Spanstrom montiert, mit dem Magnetschalter auf demselben Halter. Er schützt sich dort, wo es zählt: Fällt die Versorgung aus, öffnet das Schütz und der Motor startet bei Rückkehr der Spannung nicht von selbst wieder.

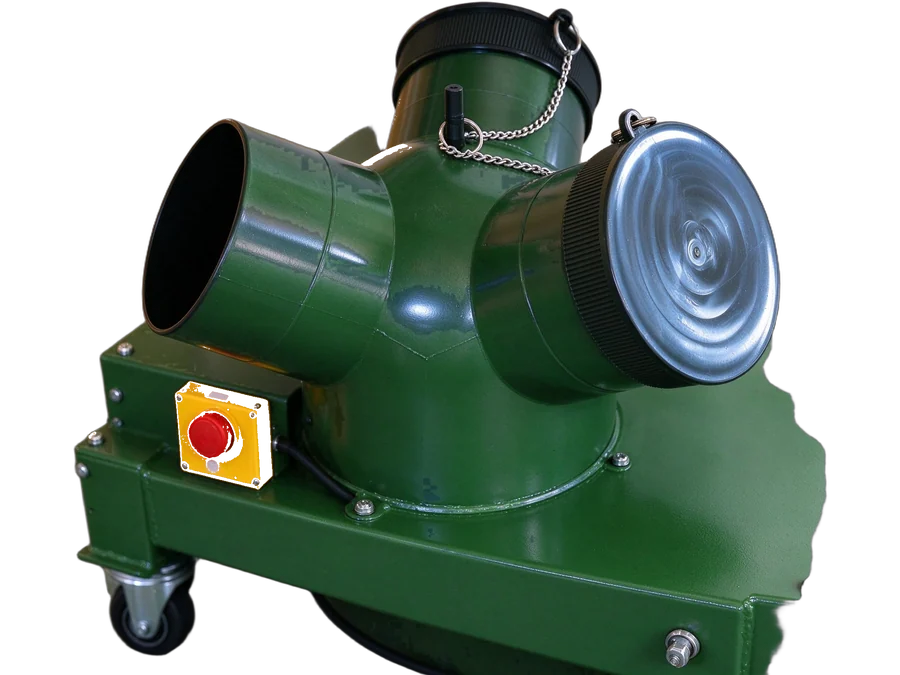

Einteiliger Absaugstutzen

Der Absaugstutzen ist einteilig gefertigt und sitzt oben auf dem Ständer, sodass die Absaugung zur Maschine hinunterführt, statt über den Boden zu laufen. Es gibt keine Schweißnaht, an der sich eine Schlauchschelle lösen könnte.

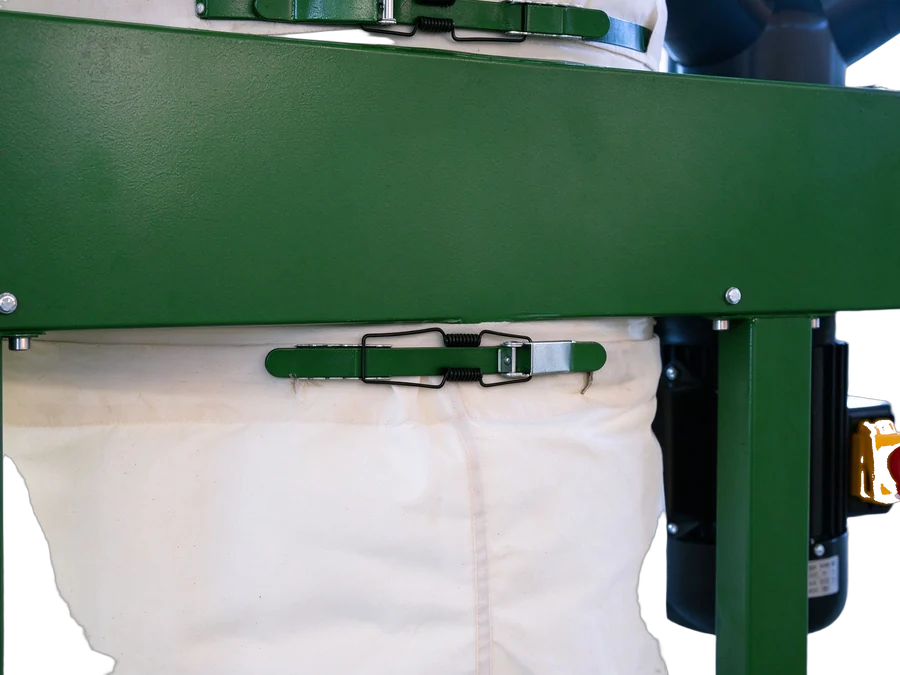

Stahl-Sackverschluss

Die Säcke werden von einem Stahlclip an einem Gurt gehalten, der straff gezogen und eingerastet wird, sodass der Sack gerade am Kragen hängt und dort bleibt, wenn er schwer mit Spänen ist. Einen zu leeren ist eine Arbeit im Stehen.

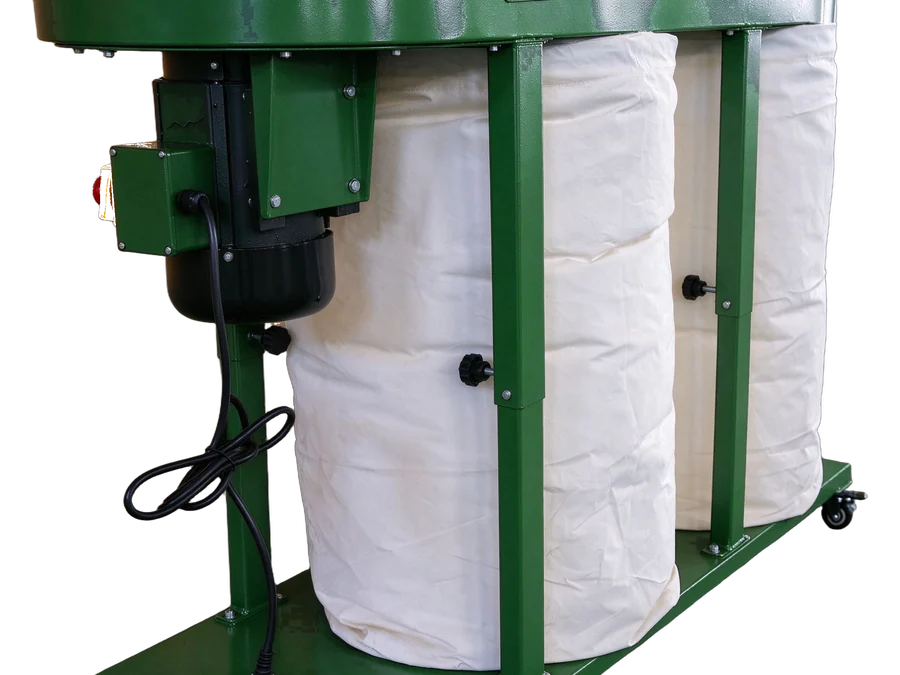

Erhöhter Ständer und hochdichte Säcke

Der Ständer ist höher als bei der bodenmontierten Version, was die Sackkragen auf eine bequeme Arbeitshöhe hebt und den Boden unter der Maschine für einen Besen frei lässt. Die Filtersäcke sind vom hochdichten Typ, sodass mehr Feinstaub im Sack bleibt, statt wieder in die Luft zu gehen.

Details im Bild

Nahaufnahmen der Teile, die Sie einstellen werden.

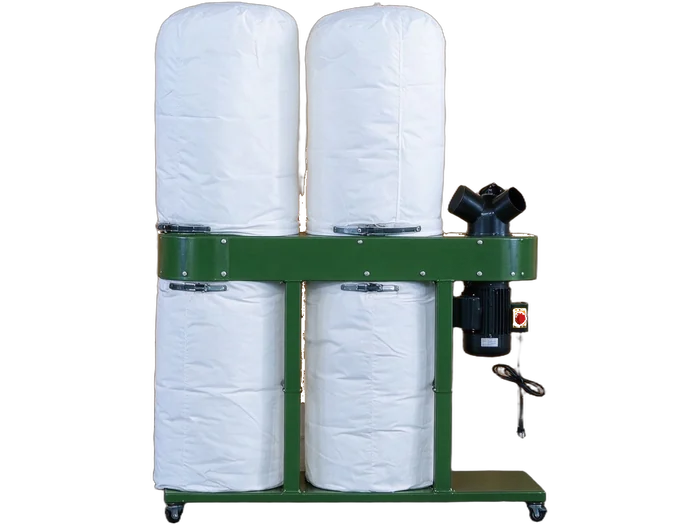

Die beiden Sacksäulen direkt von vorn, Motor und Schalter auf der rechten Seite

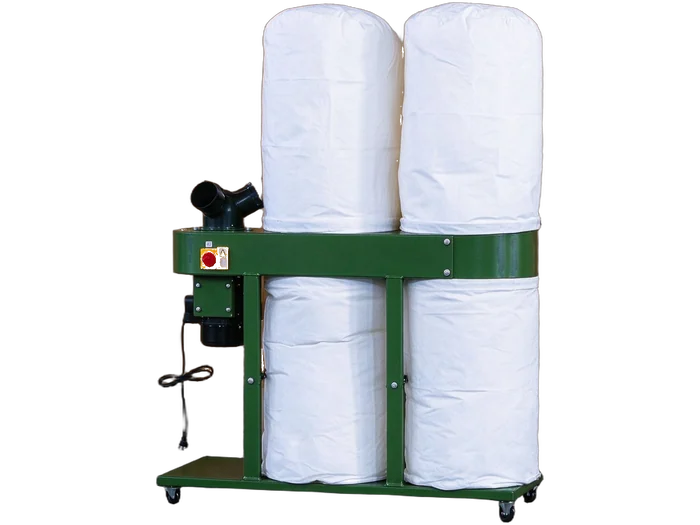

Dreiviertelansicht: Ventilator und Motor sitzen beide auf dem oberen Teil des Ständers

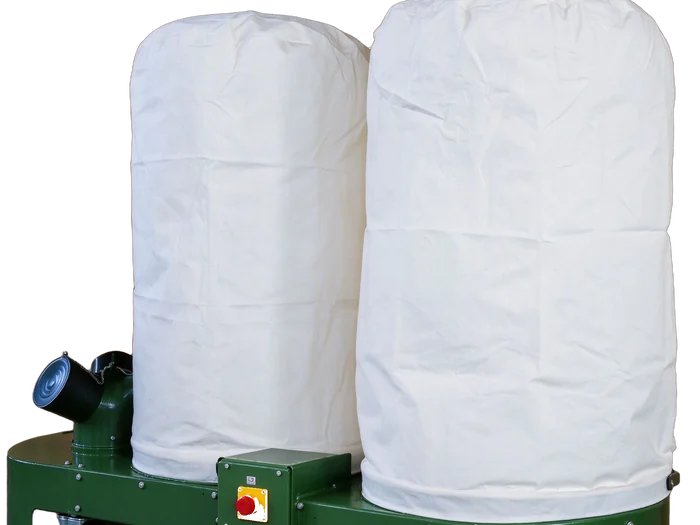

Filtersack über Sammelsack, in der Mitte vom Stahlclip gehalten

Sehen Sie es schneiden

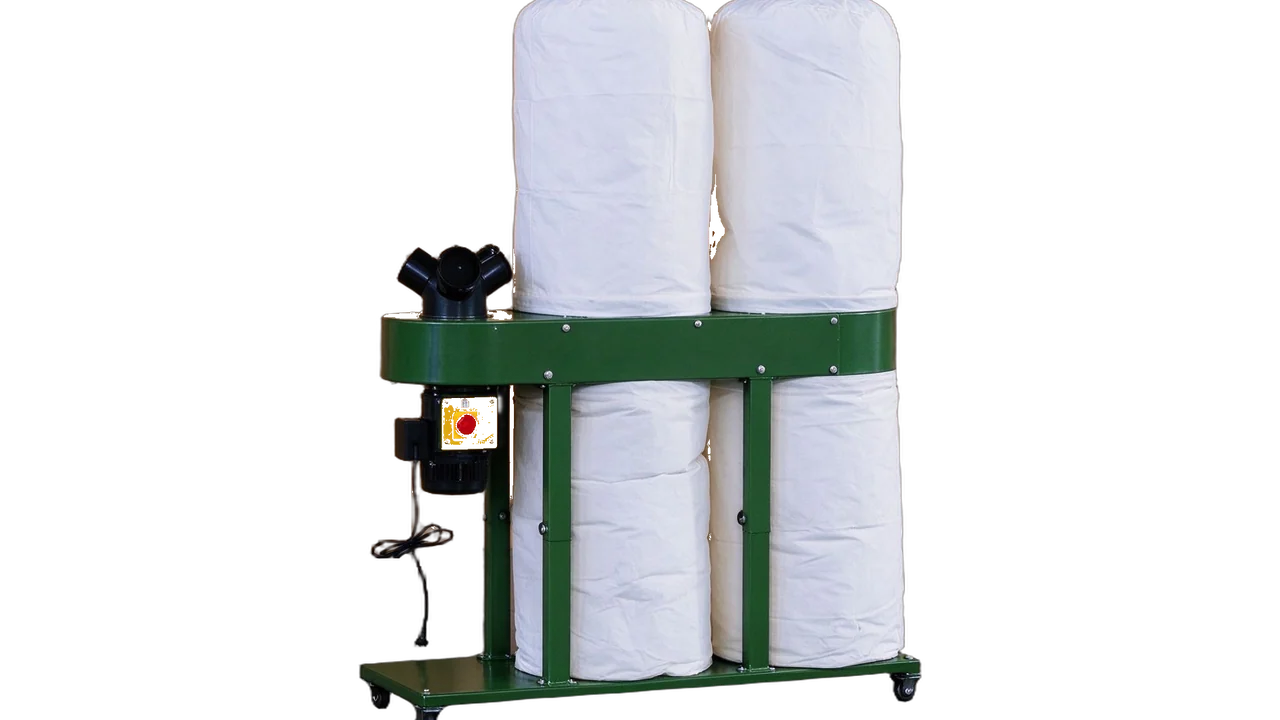

WDC2230A — Video ansehen

Video in Kürze

Die Aufnahmen laufen bereits — fragen Sie uns, wir senden Ihnen den Schnittfilm zu.

Technische Daten

Motorleistung: 3 kW4 hp
Ventilatordurchmesser: 300 mm11.8 in
Luftgeschwindigkeit: 32 m/s
Anschlüsse: Drei, je 100 mm
Filtersack: 480 x 850 mm, hochdicht
Sammelsack: 480 x 850 mm
Sackbefestigung: Stahl-Verschlussclip in der Taille jedes Sacks
Absaugstutzen: Einteilig, oben auf dem Ständer
Motormontage: Auf dem erhöhten Ständer, oberhalb der Säcke
Rollen: Schwerlast, mit innenliegenden Lagern
Schalter: Elektromagnetisch
Gesamtmaße: 1210 x 550 x 2150 mm
Verpackungsmaß: 1170 x 550 x 560 mm
Nettogewicht: 52 kg115 lb
Bruttogewicht: 55 kg121 lb

Die Angaben stammen aus dem aktuellen Datenblatt des Herstellers für diese Maschine. Prüfen Sie sie vor der Bestellung an der Maschine.

Versand und Logistik

Versand als: Eine Kiste, verpackt 1170 x 550 x 560 mm
Versandgewicht: 55 kg brutto; die Maschine allein 52 kg
Garantie: 12 Monate

Zubehör und Anbauteile

Häufige Fragen

Warum den Motor oben anbringen?

Zwei Gründe. Er hält den Motor und seinen Schalter aus dem Spanstrom, sodass weniger Staub auf dem Motor und im Klemmenkasten landet. Und er macht den Boden unter der Maschine frei - was zählt, wenn die Anlage im selben Feld wie der Hobel steht und man den ganzen Tag drumherum kehrt.

Worin unterscheidet er sich von der bodenmontierten Maschine?

Luftleistung und Sackvolumen sind gleich - derselbe 300-mm-Ventilator, dieselben drei 100-mm-Anschlüsse, dieselben Säcke 480 x 850 mm, derselbe 3-kW-Motor. Der Unterschied liegt darin, wo der Motor sitzt und wie hoch der Ständer ist. Bleibt die Maschine stehen und haben Sie Platz, ist die Version mit Motor oben die angenehmere.

Wie oft muss ich ihn entleeren?

Die Filtersäcke sind hochdicht, halten also den Feinstaub, während die Sammelsäcke den Großteil der Späne aufnehmen. An einem Hobel mit langen Spänen werden Sie häufiger leeren als an einem Schleifer. Beide Säcke lassen sich am Clip in der Mitte von Hand abnehmen, und Sie merken, dass es Zeit ist, wenn der Luftstrom an der Maschine nachlässt.
