WDC2230

Eine Absauganlage für eine Werkstatt, in der ein Abrichthobel, eine Säge und ein Schleifer an derselben Linie laufen. Drei 100-mm-Anschlüsse erlauben es, drei Maschinen gleichzeitig anzuschließen, und ein 300-mm-Ventilator bewegt die Luft durch das Gerät. Jede der beiden Säulen trägt einen Filtersack über einem Sammelsack - je 480 mm Durchmesser und 850 mm tief - in der Mitte mit einem Stahlclip verbunden, sodass ein voller Sack ohne Werkzeug von Hand abgenommen wird. Der Ventilator sitzt tief im Rahmen, und die ganze Einheit rollt auf Rollen zu der Maschine, die gerade schneidet.

3 kW4 hp
300 mm11.8 in
52 kg115 lb

Die Angaben gelten für die 3-kW-Version. Dieselbe Maschine gibt es auch mit 2,2-kW-Motor - sagen Sie uns, welchen Anschluss Sie haben, und wir bestätigen Ihnen, welche passt.

Preis anfragen

Ihre Stärken

Drei 100-mm-Anschlüsse, sodass ein Abrichthobel, eine Säge und ein Schleifer gleichzeitig angeschlossen werden können
Zwei Sacksäulen - ein Filtersack über einem Sammelsack, je 480 mm Durchmesser und 850 mm tief
Säcke in der Mitte mit einem Stahlverschluss gehalten: einen zu leeren ist eine Arbeit im Stehen, ohne Werkzeug
Schwerlastrollen mit innenliegenden Lagern, sodass die Einheit neben der gerade schneidenden Maschine abgestellt werden kann

Lieferumfang

Doppelsack-Absauganlage mit montiertem Ventilator und Motor
Filtersäcke und Sammelsäcke für beide Säulen
Drei Anschlüsse von je 100 mm
Betriebsanleitung

Funktionsweise

Die Baugruppen, die über das Schnittergebnis entscheiden.

Elektromagnetischer Schalter

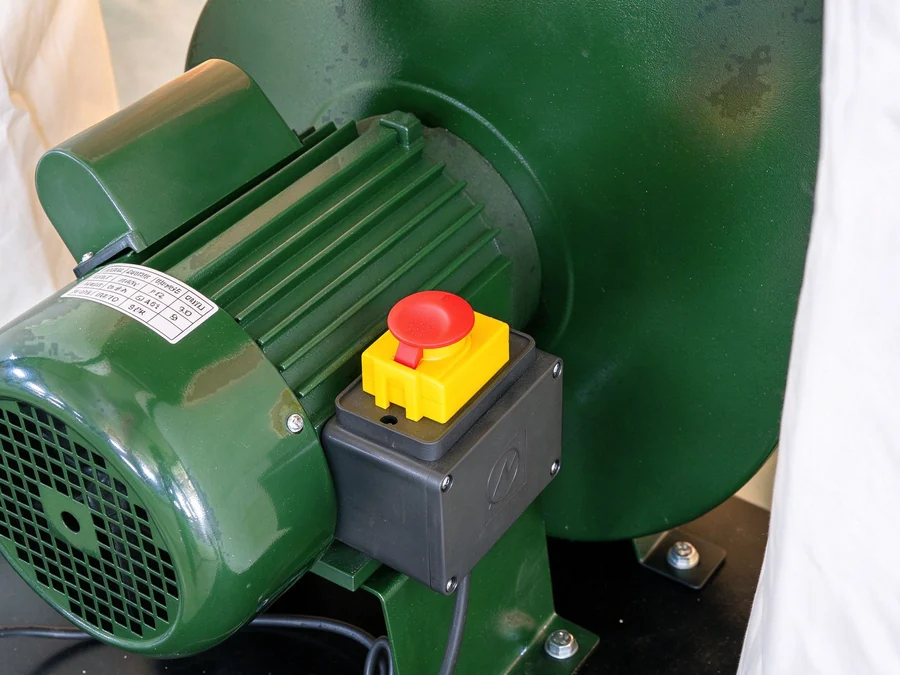

Ein Magnetschalter statt eines einfachen Schalters. Fällt die Versorgung aus, öffnet das Schütz und bleibt offen - der Motor startet nach dem Zurückkommen der Spannung nicht von selbst wieder. Genau das will man an einer Maschine, die laufen kann, während man am anderen Ende der Werkstatt steht.

Einteilig geformter Absaugstutzen

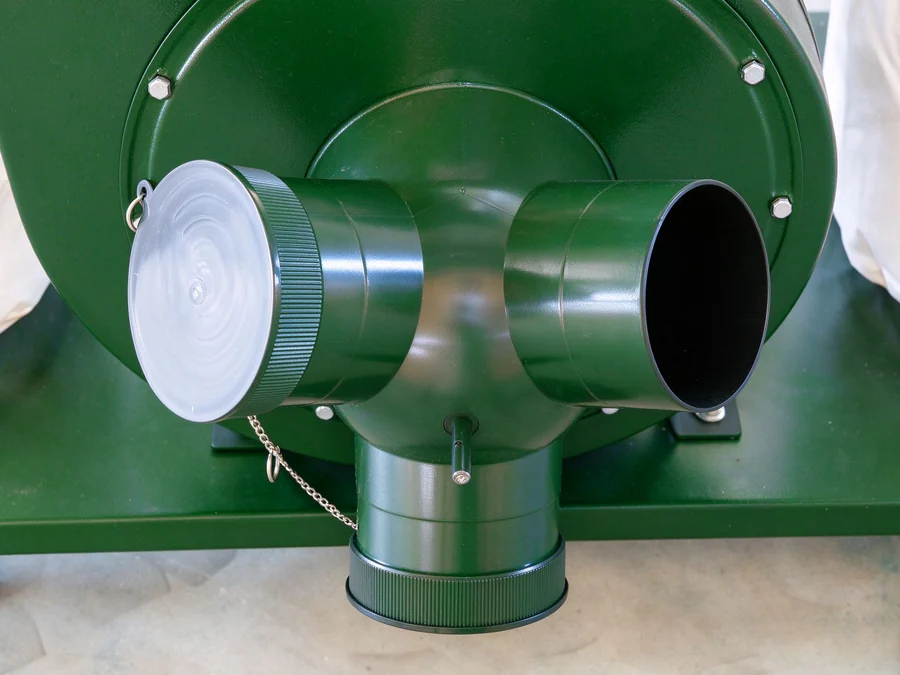

Der Einlasssammler ist einteilig geformt statt aus Rohr und Bögen zusammengeschweißt. Es gibt keine Naht, an der sich eine Schlauchschelle lösen könnte, und nichts, was klappert, wo die Absaugung die Maschine verlässt.

Stahl-Sackverschluss

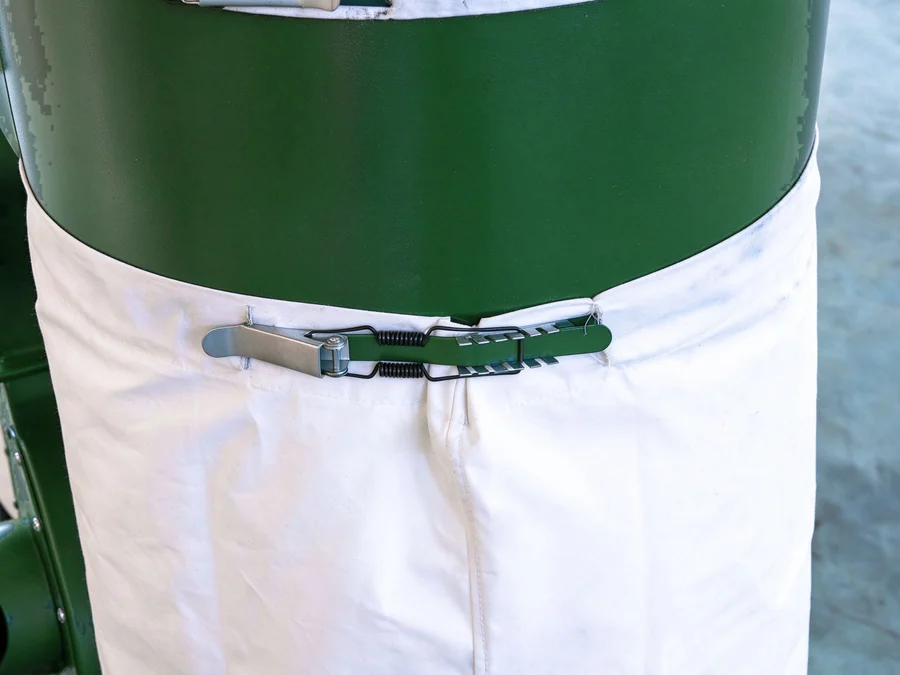

Jeder Sack wird von einem Stahlclip an einem Gurt gehalten, der straff gezogen und eingerastet wird. Der Sack hängt gerade am Kragen - genau das verhindert, dass er sich löst, wenn er schwer wird - und lässt sich zum Leeren von Hand abnehmen.

Genieteter Ventilator, als Einheit ausgewuchtet

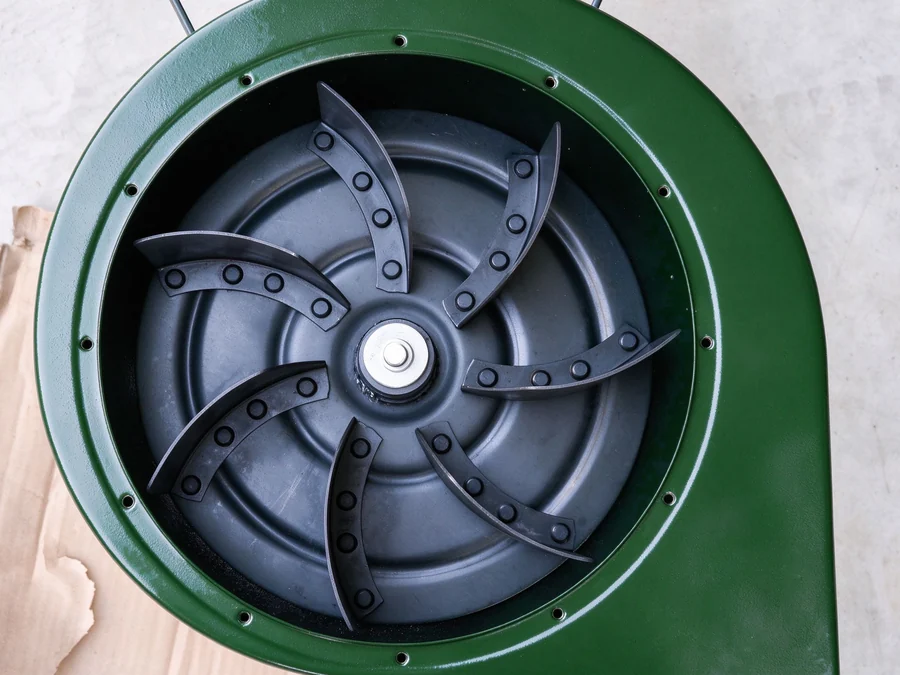

Die Laufradschaufeln sind mit der Nabe vernietet, und die fertige Baugruppe wird vor dem Einbau ins Gehäuse ausgewuchtet. Das hält einen 300-mm-Ventilator bei 32 m/s leise und die Vibrationen aus dem Rahmen.

Details im Bild

Nahaufnahmen der Teile, die Sie einstellen werden.

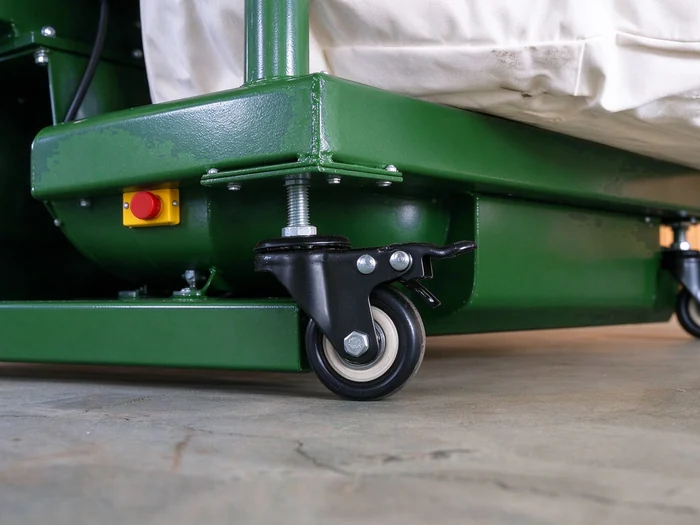

Schwerlastrollen mit innenliegenden Lagern - die Einheit lässt sich bewegen, ohne sie anzuheben

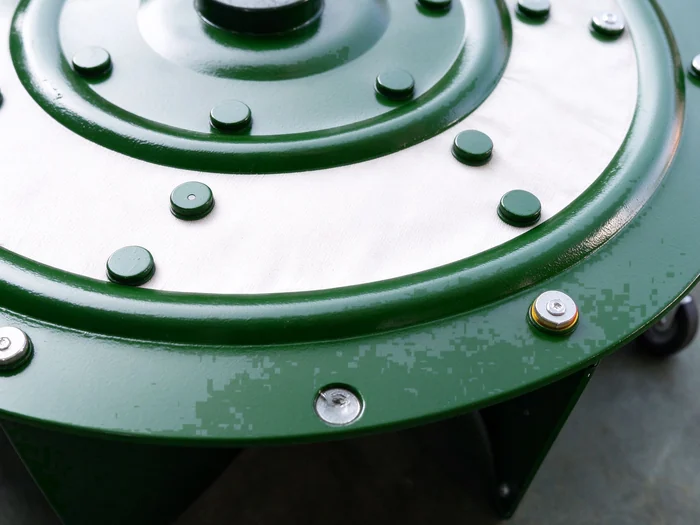

Das Ventilatorgehäuse von oben: das Laufrad wird vor dem Einbau als komplette Einheit ausgewuchtet

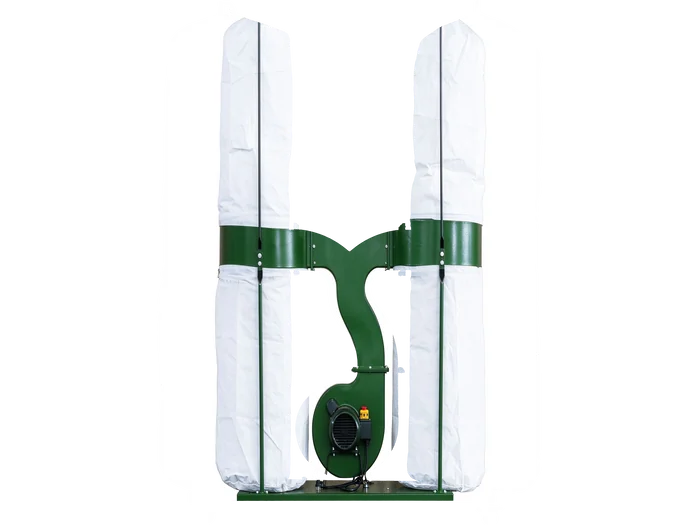

Die Maschine von der anderen Seite, der Ventilator tief zwischen den beiden Sacksäulen

Sehen Sie es schneiden

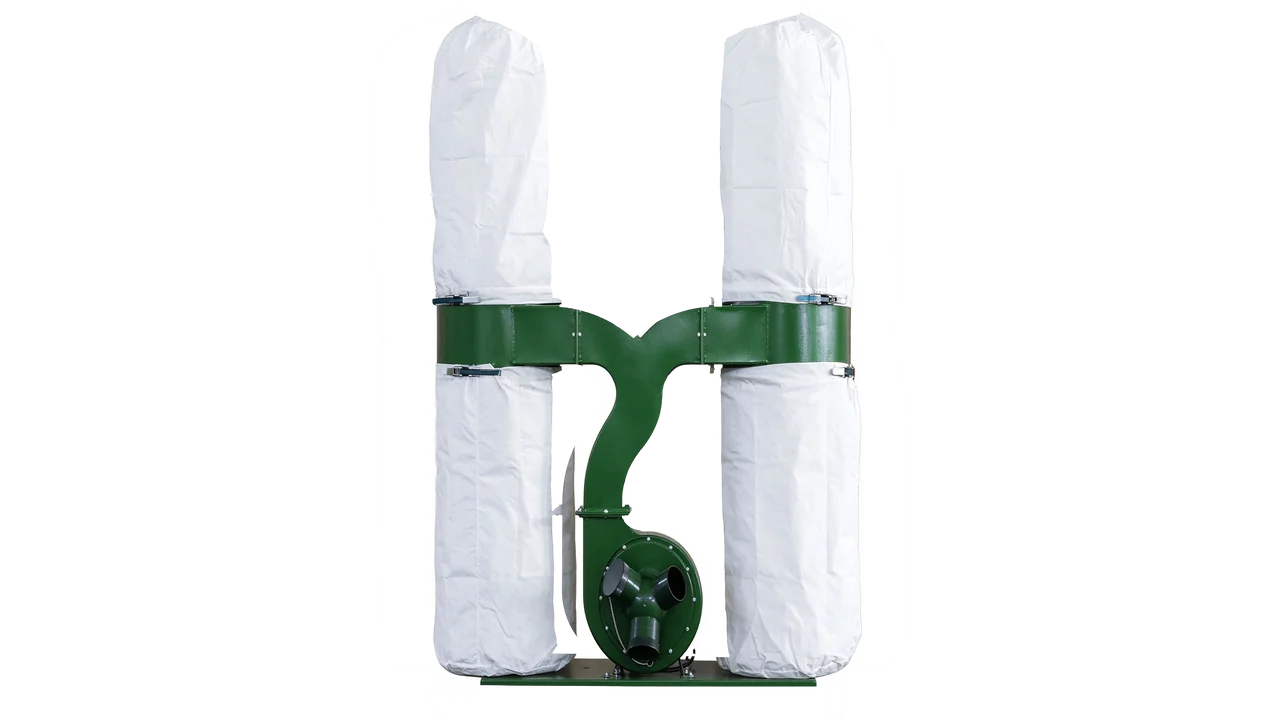

WDC2230 — Video ansehen

Video in Kürze

Die Aufnahmen laufen bereits — fragen Sie uns, wir senden Ihnen den Schnittfilm zu.

Technische Daten

Motorleistung: 3 kW4 hp
Ventilatordurchmesser: 300 mm11.8 in
Luftgeschwindigkeit: 32 m/s
Anschlüsse: Drei, je 100 mm
Filtersack: 480 x 850 mm
Sammelsack: 480 x 850 mm
Sackbefestigung: Stahl-Verschlussclip in der Taille jedes Sacks
Absaugstutzen: Einteilig geformt
Rollen: Schwerlast, mit innenliegenden Lagern
Schalter: Elektromagnetisch
Gesamtmaße: 1210 x 550 x 2150 mm
Verpackungsmaß: 1170 x 550 x 560 mm
Nettogewicht: 52 kg115 lb
Bruttogewicht: 55 kg121 lb

Die Angaben stammen aus dem aktuellen Datenblatt des Herstellers für diese Maschine. Prüfen Sie sie vor der Bestellung an der Maschine.

Versand und Logistik

Versand als: Eine Kiste, verpackt 1170 x 550 x 560 mm
Versandgewicht: 55 kg brutto; die Maschine allein 52 kg
Garantie: 12 Monate

Zubehör und Anbauteile

Häufige Fragen

Wie viele Maschinen kann ich daran betreiben?

Drei, über die drei 100-mm-Anschlüsse. In der Praxis begrenzt die Verrohrung, nicht die Zahl der Anschlüsse - 32 m/s am Ventilator sind für eine Werkstatt großzügig, aber jeder Meter Schlauch und jeder Bogen nimmt etwas davon weg. Halten Sie die Wege kurz, die Schläuche so gerade wie möglich, und stellen Sie die Anlage so nah an die Arbeit, wie es die Rollen zulassen.

Was ist zum Entleeren nötig?

Der Sammelsack an jeder Säule wird in der Mitte von einem Stahlclip gehalten. Clip öffnen, Sack abnehmen und ausleeren - kein Werkzeug, und darunter ist nichts zu lösen. Wie oft, hängt von der Arbeit ab: Hobeln und Profilieren machen lange Späne, die einen Sack schnell füllen, während beim Schleifen deutlich weniger anfällt.

Muss er am Boden verschraubt werden?

Nein. Er läuft auf Schwerlastrollen mit innenliegenden Lagern, bleibt also stehen, wo er abgestellt wird, lässt sich aber zu einer anderen Maschine oder zur Seite rollen. Wenn Sie ihn fest verrohren, stellen Sie ihn dorthin, wo die Wege am kürzesten sind, und rechnen Sie vorher aus, wie viel Schlauch Sie brauchen.
