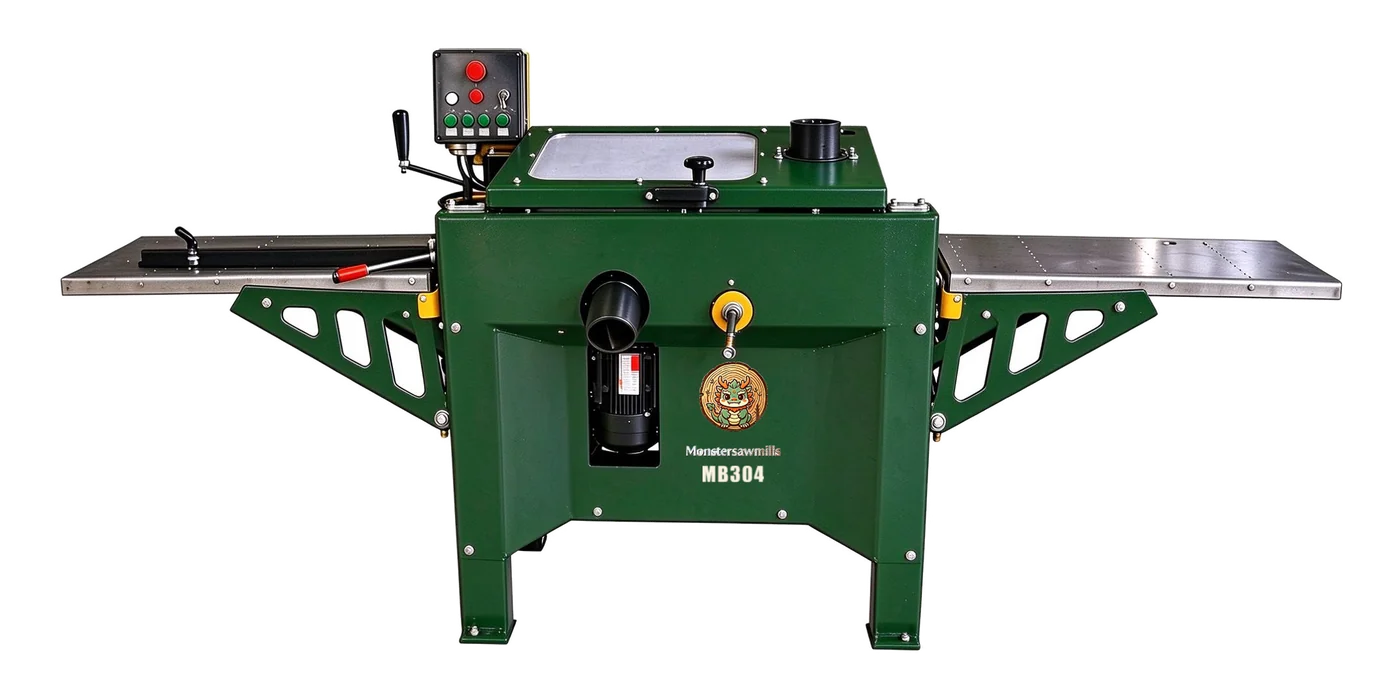

MB304

ماكينة مسح وتشكيل ثلاثية الأوجه تحوّل الألواح المنشورة إلى خشب نهائي. يُشغَّل الوجه العلوي والحافتان في مرور واحد: يدخل لوح خام ويخرج لوح بمقاس أو ببروفيل. يحمل رأس القص العلوي جسم قواطع 300 مم بسرعة 7200 دورة/دقيقة ويزيل حتى 8 مم في المرور؛ ويحدّد رأسان جانبيان مثبتان في الطاولة العرض. سرعة التغذية 3 م/دقيقة للتشطيب أو 6 م/دقيقة لخشب البناء.

205 mm8.1 in
8 mm0.3 in
6.3 kW8.4 hp

الأرقام تخص MB304 مع طاولتي التمديد المركّبتين. شفط النشارة وأطقم العجلات تُطلب بشكل منفصل.

استعلام عن السعر

ما تتقنه

تشغّل الوجه العلوي والحافتين في مرور واحد، فيخرج اللوح الخام بمقاس أو ببروفيل
ثلاثة رؤوس قطع بدل أربعة، ما يجعل تغيير السكاكين أسرع وسكاكين البروفيل أرخص
يدور رأس القص العلوي بسرعة 7200 دورة/دقيقة ويزيل حتى 8 مم في مرور واحد
تُضبط التغذية على 3 م/دقيقة لأفضل سطح تشكيل أو 6 م/دقيقة حين تقل أهمية التشطيب

ما يشمله التسليم

الماكينة مع رأس القص العلوي والرأسين الجانبيين، والسكاكين مركّبة
طاولتا تمديد، واحدة عند الدخول وأخرى عند الخروج
طقم أدوات ومسطرة ضبط سكاكين المسح ورَقائق ضبط
دليل التشغيل وقائمة قطع الغيار

كيف تعمل

المجموعات التي تحدد جودة القطع.

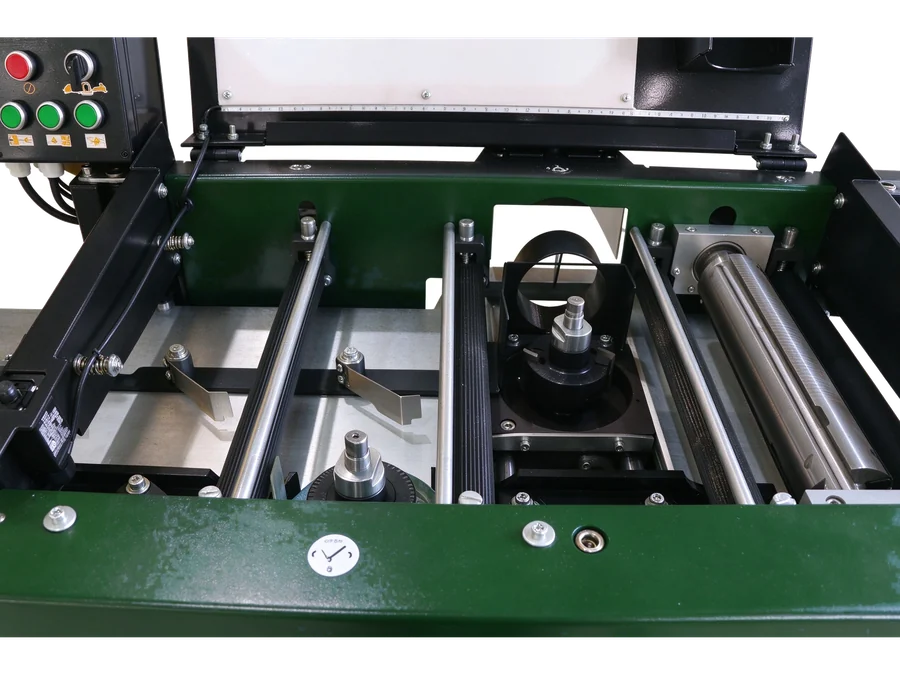

ثلاثة أوجه في مرور واحد

يدخل اللوح من طاولة التغذية ويخرج مشغَّلاً على الوجه العلوي والحافتين. رأس قص أفقي في أعلى الماكينة ورأسان عموديان في الطاولة، واحد على كل جانب من القطعة. يُضبط العرض والسُّمك على الماكينة لا على الخشب، فيخرج كل لوح بنفس الضبط بالمقاس نفسه.

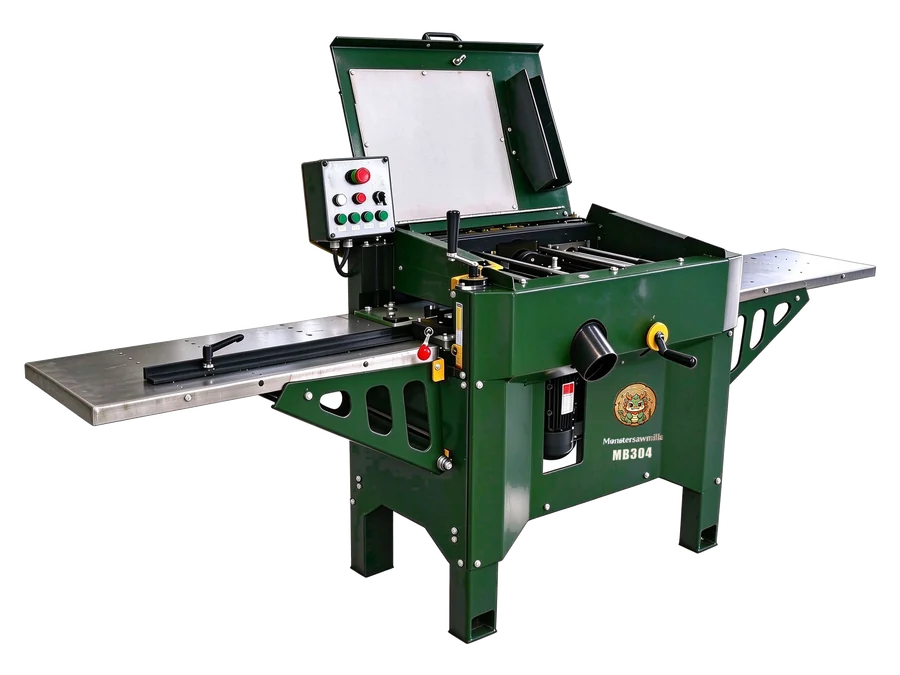

تغيير السكاكين من الأعلى

يُرفع الغطاء على مفصلته ويصبح كل شيء في متناول اليد من الأعلى: رأس القص العلوي لسكاكين المسح أو التشكيل، والرأسان الجانبيان لسكاكين البروفيل. تصل الماكينة مضبوطة من المصنع وتُثبَّت السكاكين بالمسطرة المرفقة، لذا فالانتقال من المسح بالمقاس إلى التشكيل هو تغيير سكاكين لا إعادة ضبط لماكينة.

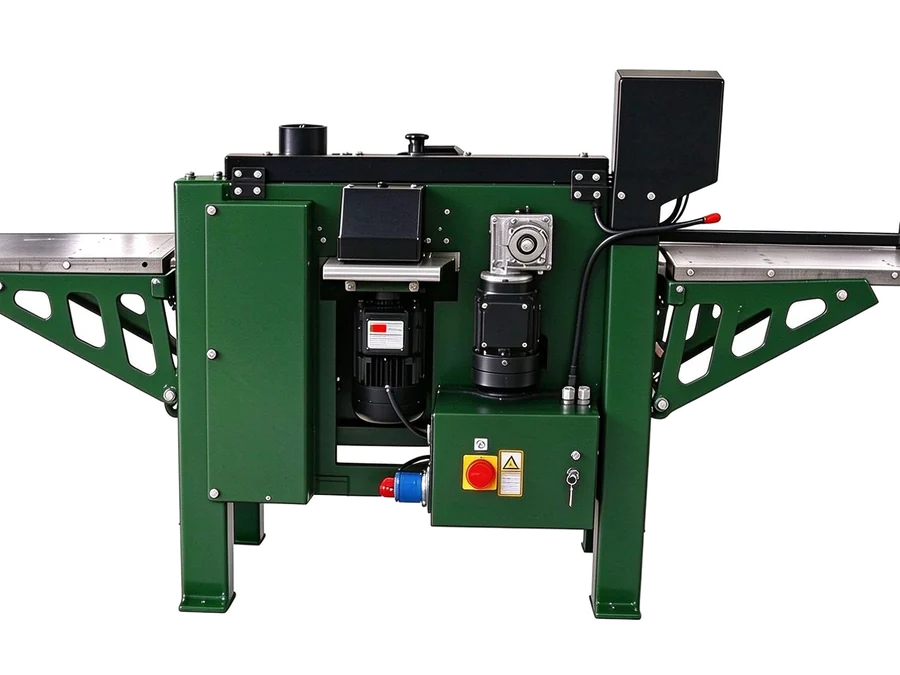

لكل رأس قطع محركه الخاص

يعمل رأس القص العلوي والرأسان الجانبيان والتغذية بمحركات منفصلة. يمكن تخليص اللوح المحتجز بتشغيل رؤوس القص أولاً ثم إدخال التغذية، ويمكن إدارة رأس واحد بمفرده أثناء الضبط. تنقل سلسلة الحركة إلى بكرات التغذية الثلاث المخدّدة وبكرة الخروج المطاطية.

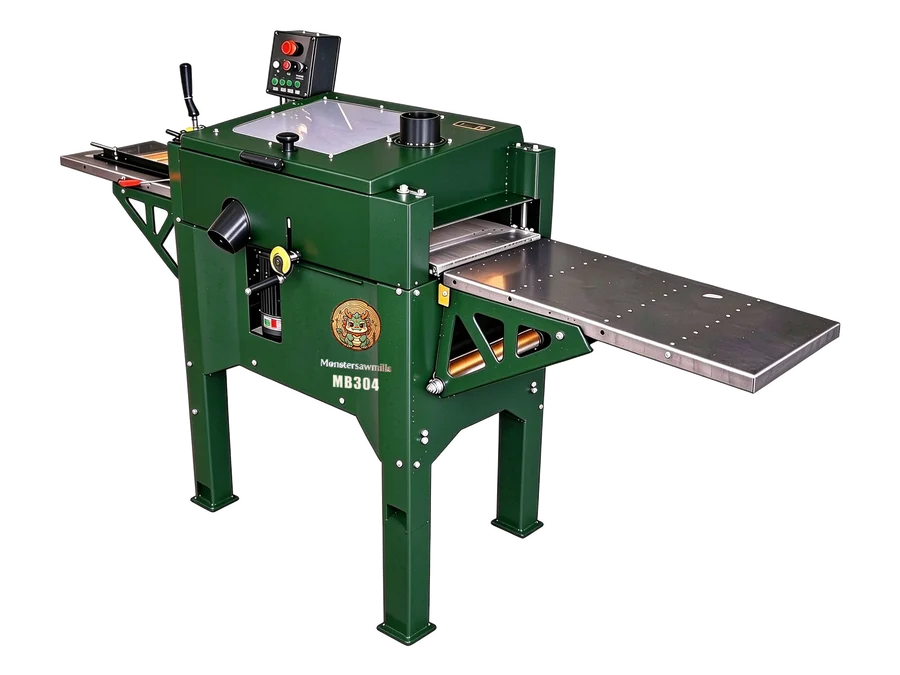

طاولتان على الطرفين

طول الجسم وحده 1100 مم. مع طاولتي التمديد يبلغ طول الماكينة 2610 مم، فيُسنَد اللوح عند الدخول وعند الخروج. تُنزَع الطاولتان للنقل وللتخزين ملاصقة للجدار.

كل التفاصيل

لقطات قريبة للأجزاء التي ستضبطها.

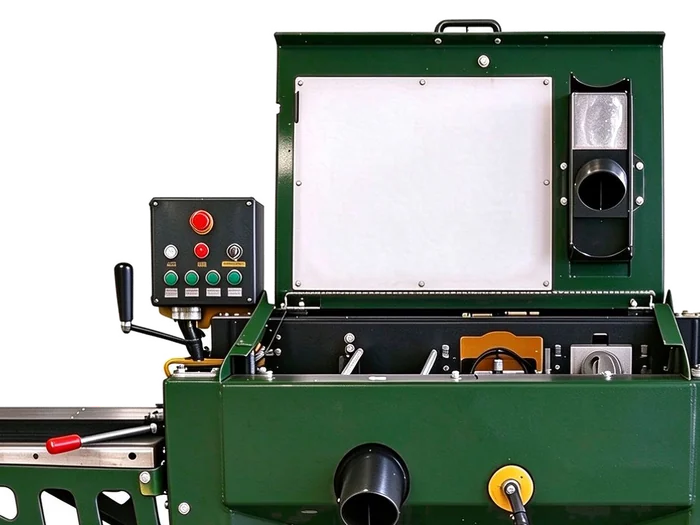

صندوق التحكم ونافذة المراقبة فوق رؤوس القص — لكل رأس زر تشغيل خاص

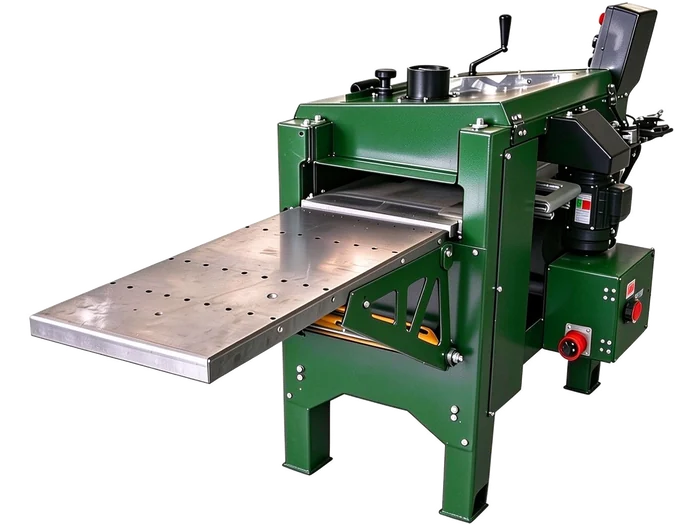

جانب خروج الرأس — تنقل الطاولة الممدَّدة اللوح بعيداً عن رؤوس القص

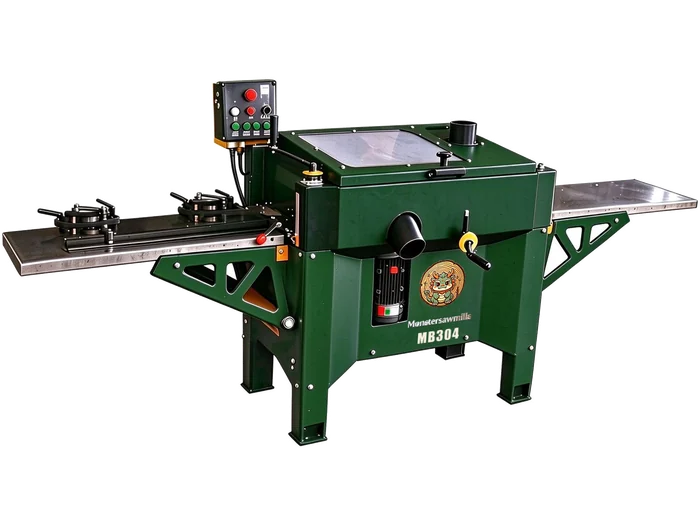

منظر بثلاثة أرباع مع طاولتي التمديد المركّبتين

شاهدها وهي تنشر

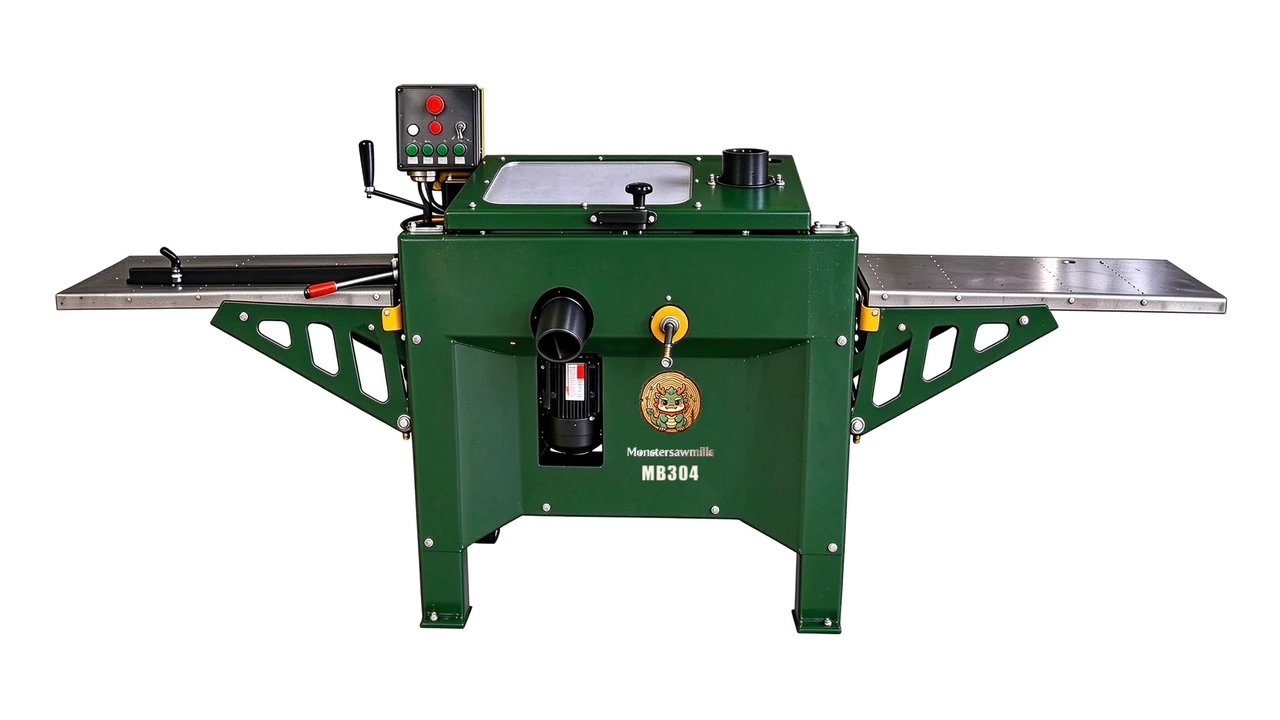

MB304 — شاهد الفيديو

الفيديو قادم قريباً

التصوير جارٍ — اطلب منا مقطع القطع وسنرسله إليك.

المواصفات

أقصى عرض للمسح: 205 mm8.1 in
عرض المسح مع التعديل: 300 mm11.8 in
أقصى إزالة في المرور: 8 mm0.3 in
ارتفاع المسح: من 10 إلى 70 مم
عرض القطع ثلاثي الأوجه: من 25 إلى 205 مم، الوجه العلوي والحافتان
ارتفاع القطع ثلاثي الأوجه: من 10 إلى 60 مم
أدنى طول للقطعة: 600 mm23.6 in
رؤوس القص: ثلاثة — واحد علوي واثنان جانبيان
رأس القص العلوي: قطر 72 مم وعرض 300 مم، 3 كيلوواط عند 7200 دورة/دقيقة
رؤوس القص الجانبية: أعمدة 30 مم، أدوات حتى 140 مم قطراً، 1,5 كيلوواط لكل رأس عند 3000 دورة/دقيقة
سرعات التغذية: 3 م/دقيقة للتشكيل و6 م/دقيقة لخشب البناء
بكرات التغذية: ثلاث بكرات مخدّدة 40 مم وبكرة خروج مطاطية، بسلسلة
القدرة الإجمالية: 6.3 kW8.4 hp
التغذية الكهربائية: 400 فولت ثلاثي الأطوار، قابس CEE 16 أمبير؛ مع خيار 230 فولت ثلاثي الأطوار
درجة الحماية: IP54
شفط النشارة: 2500 م3/س على الأقل عبر ثلاث مخرجات 100 مم
وزن الآلة: 280 kg617 lb
الأبعاد الكلية: 2610 مم طولاً مع طاولتي التمديد، 743 مم عرضاً، 1132 مم ارتفاعاً

تُورَّد الماكينة مضبوطة من المصنع. يختلف التوصيل الكهربائي حسب السوق — تأكّدوه لموقعكم قبل الطلب.

الشحن واللوجستيات

تُشحن على هيئة: صندوق خشبي واحد — الماكينة وطاولتا التمديد معاً
وزن الشحنة: الماكينة 280 كجم؛ وزن التغليف يُؤكَّد مع عرض السعر
الضمان: 12 شهراً على القطع والعمالة

الملحقات والإضافات

الأسئلة الشائعة

ما الفرق بين ماكينة ثلاثية الأوجه وماكينة رباعية الأوجه؟

الماكينة ثلاثية الأوجه تشغّل الوجه العلوي والحافتين وتترك الوجه السفلي كما نُشر. تضبط العرض والسُّمك النهائيين، وتُمرّر اللوح والوجه المنشور إلى الأسفل، وينتهي العمل. أما الماكينة رباعية الأوجه فتشغّل الوجه السفلي أيضاً، ما يفرض رفع طاولة التغذية لضبط مقدار ما يزيله الرأس السفلي.

هل تقطع البروفيلات إلى جانب الألواح المسطحة؟

نعم. يحمل الرأس العلوي سكاكين مسح للأعمال المسطحة وسكاكين تشكيل للبروفيلات، ويحمل الرأسان الجانبيان سكاكين بروفيل للحافتين. الانتقال من المسح بالمقاس إلى التشكيل هو تغيير سكاكين، وتبقى رؤوس القص على الماكينة. تتوفر مئات البروفيلات القياسية ويمكن طلب سكاكين خاصة.

ما التغذية الكهربائية المطلوبة؟

400 فولت ثلاثي الأطوار بقابس CEE 16 أمبير، مع خيار 230 فولت ثلاثي الأطوار. إجمالي الحمل الموصَّل 6,3 كيلوواط. أخبرونا بالجهد وعدد الأطوار في موقع التشغيل لنؤكد التوصيل قبل تنفيذ الطلب.
